Бегло просмотрел темы в ветке DIY на последних 5-ти страницах и не нашёл ни одной, касающейся создания корректоров, хотя советчиков на форуме и знатоков того, как правильно собирать - чуть меньше бесконечности :)) Исправляю ситуацию…
Речь пойдёт о корректоре, который наконец-то был мной собран. А история создания начиналась так…
Мне очень нравится оцифровывать пластинки, причём делать это качественно. Для качественной работы нужны соответcвующие инструменты. Если хороший оцифровщик уже имелся (Mytek ADC-192), то имеющийся в наличии Accuphase C-220 вызывал вопросы: а что может быть лучшего качества и за не очень большие деньги? В таком подвешенном состоянии я находился некоторое время, пока случайно не попалась на глаза схема Accuphase C-27. Потратив небольшую денюшку, я стал счастливым обладателем схемотехники C-27. И сразу встал вопрос: а смогу ли я самостоятельно разработать печатную плату хотя бы MC-секции этого корректора (имею в наличии Denon DL-304), причём сразу, без вторых или третьих попыток? Я “загорелся” этим и ответил - “Смогу!!!”

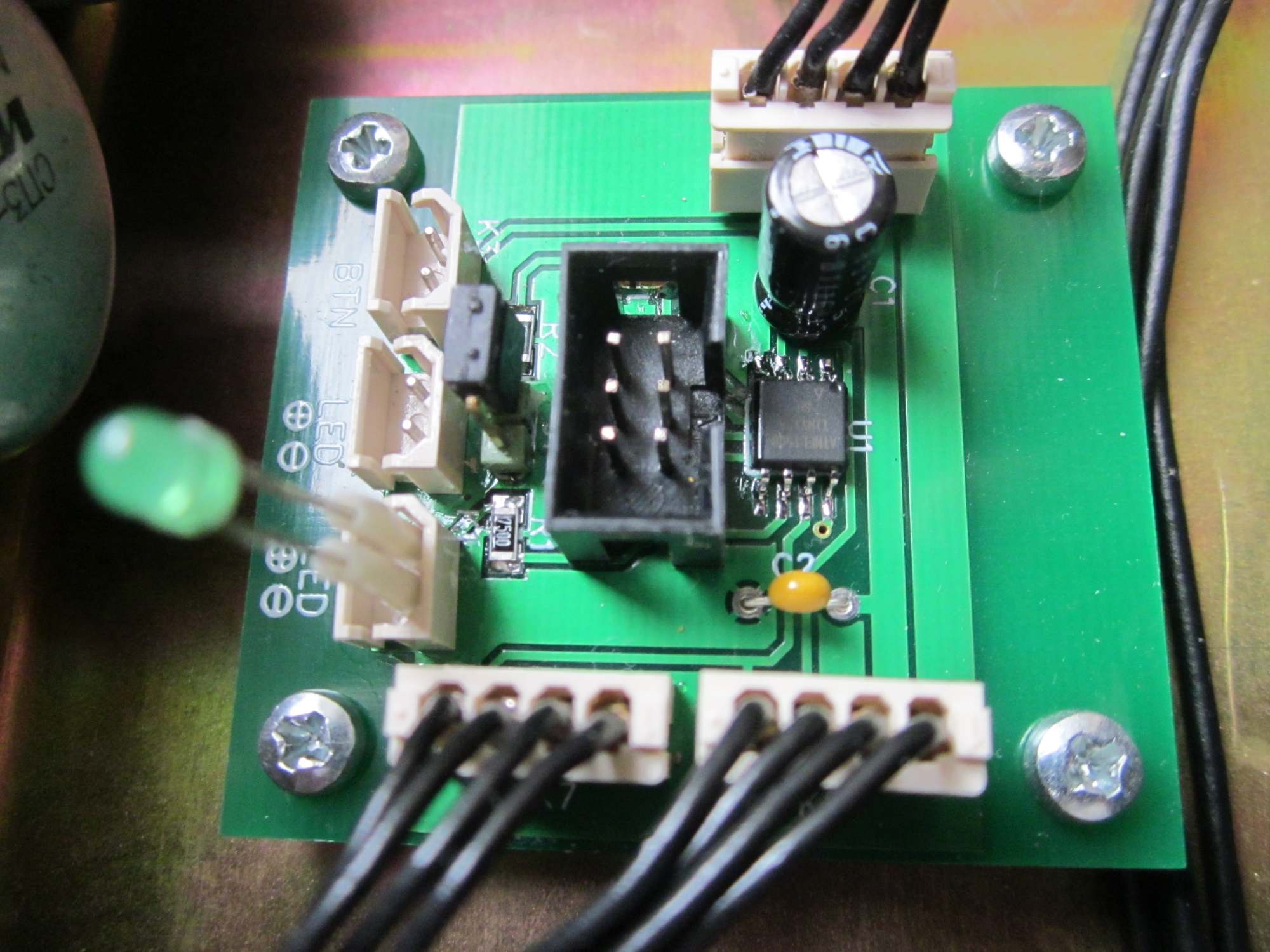

В процессе работы пришлось освоить, хоть и не основательно, программу разводки печатных плат DipTrace (никогда раньше не пользовался ей или аналогичными программами) и программирование микроконтроллеров AVR (тоже никогда не имел с ними дел). Программой моделирования LTSpice IV уже некоторое время использовал на базовом уровне.
Касательно схемотехники C-27. Сделано очень грамотно и выбраны оптимальные режимы работы элементов. Было несколько попыток улучшить схему C-27, но в итоге возвращался к оригинальной схеме. Сменил лишь тип цепи коррекции RIAA (из знаменитой статьи Липшица) на другую и сделал смещение на базах входных транзисторов настраиваемым - для точной установки 0 на входе) - в какой-то степени я перфекционист.

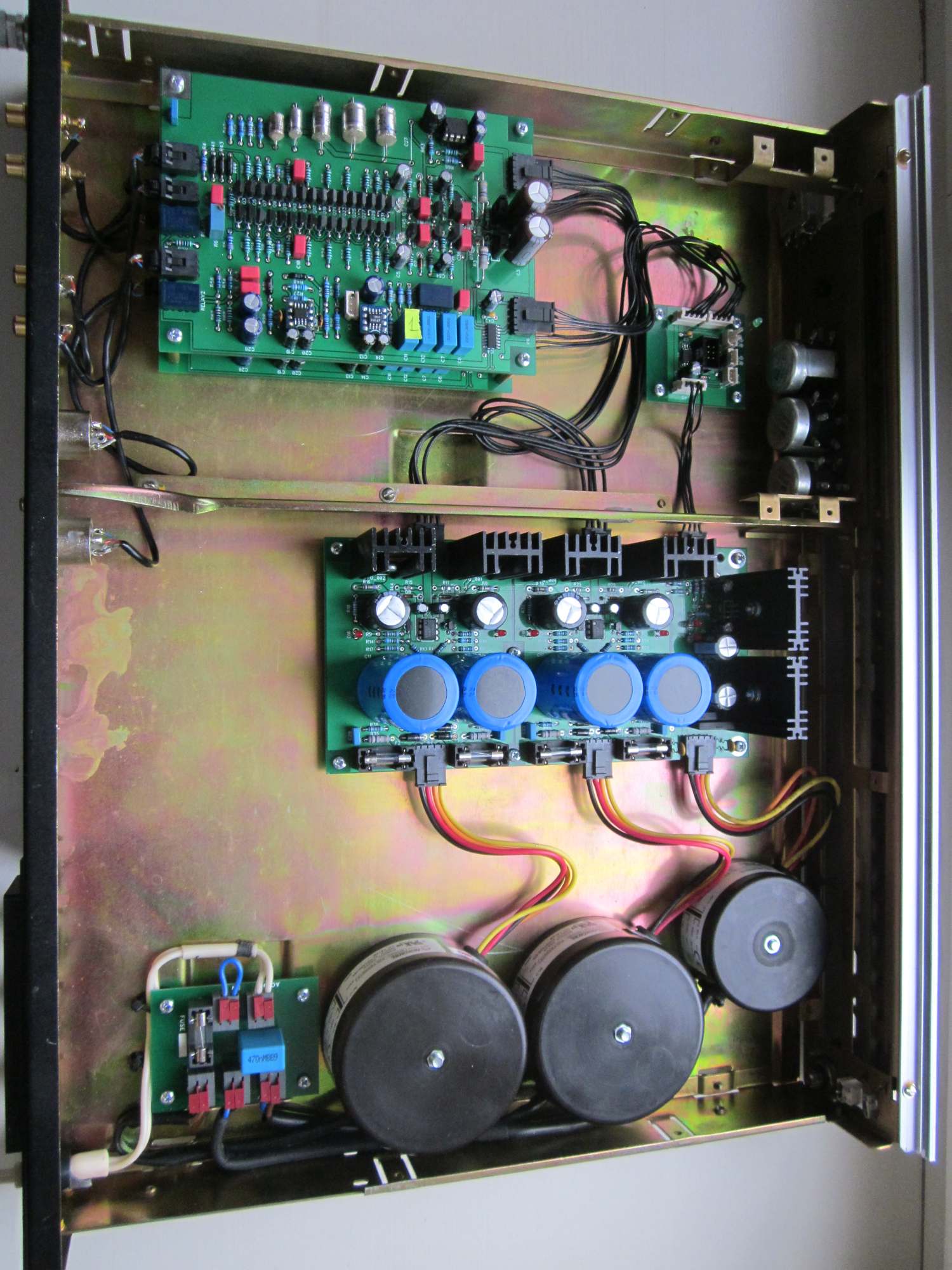

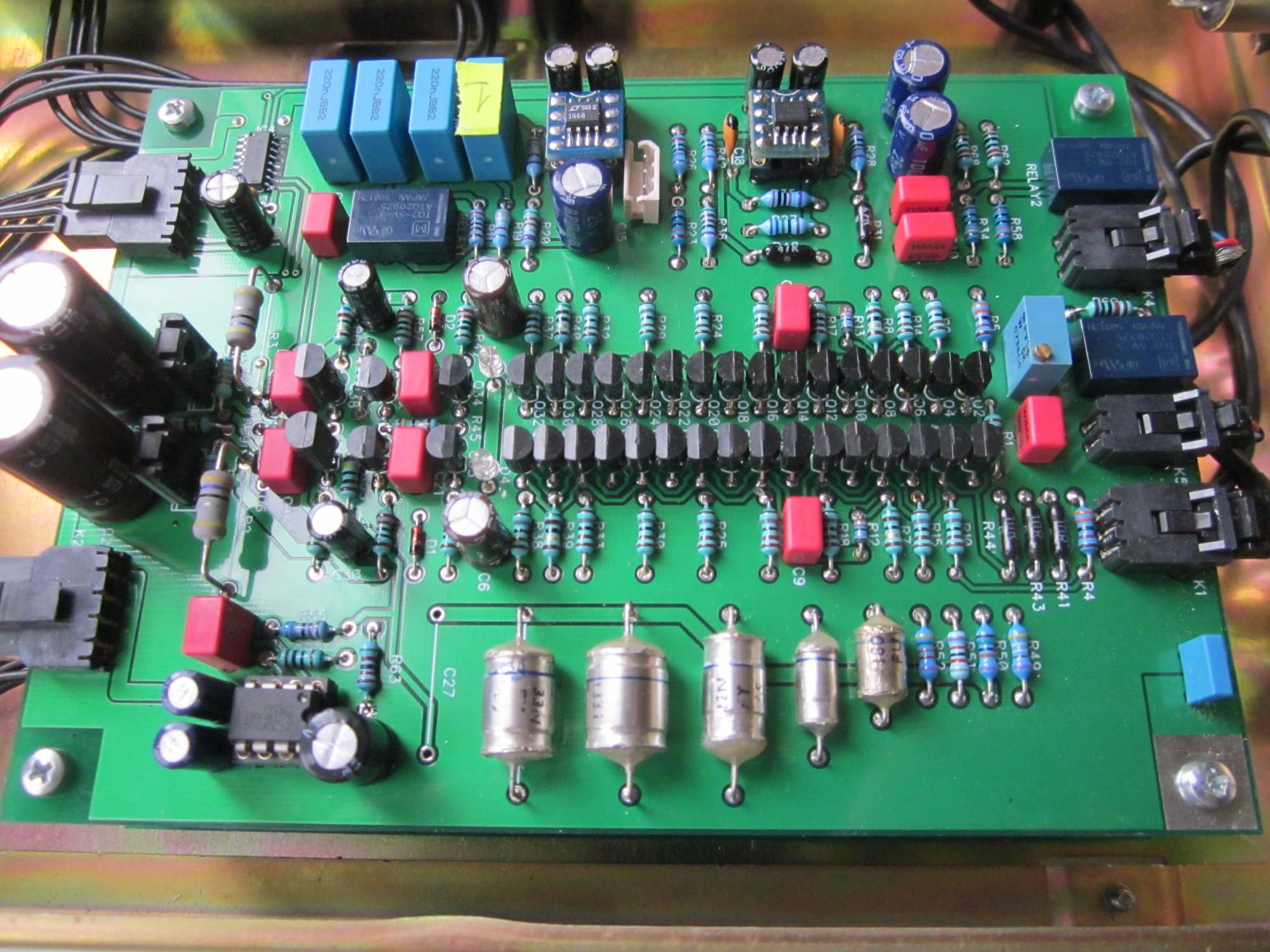

Что же имеет мой C-28 на борту:
- стандартное входное сопротивление 100 Ом
- отключаемый фильтр высоких частот с частотой среза чуть меньше 10 Гц и спадом -12dB на декаду
- реле отключения выхода в момент включения и выключения
- усиление порядка 60dB на частоте 1 кГц
- линейный и балансный выход
- возможность использования регулятора громкости на балансном выходе (поставил на плату разъём для этого)
Чего нет на борту C-28 по сравнению с С-27:
- возможность выбора входного сопротивления корректора
- режим повышенного усиления (70dB) у MC-корректора
- переключаемый вход (3 шт.)
- изменение фазы балансного выхода
- MM-секцию корректора
Теперь касаемо применённых радиодеталей. При их выборе я ориентировался на технические характеристики компонентов, а не рекомендации в стиле “звучит/не звучит”. Так, в наиболее ответственных местах, применены резисторы с точностью 0.1% и ТКС 15ppm. ТКЕ полистирольных конденсаторов, применённых в цепи ОООС, также имеют одни из наименьших значений среди сверстников в дополнение к очень низкому тангенсу угла диэлектрических потерь. Перфекционист во мне также заставил сменить некоторые ОУ на более качественные по сравнению с оригиналом. Неравномерность АЧХ между каналами по расчётам равна ±0.01db, неравномерность самой АЧХ в диапазоне 10-100000 Гц - ±0.2dB, причём основную неравномерность вносит горб в районе 10 - 300 Гц.
Теперь касательно звука, кратко. Прошу принять во внимание, что: а) уже больше года прекратил слушать винил б) слушаю на Стаксы, поскольку помещение с должным качеством не позволяет прослушивать на колонки (хотя усилитель и колонки есть) в) не умею описывать звучание…
Итак, четвёртый день С-28 безвылазно находится на прогреве. За это время успел прослушать дисков 15 фирмы Мелодия третьей группы. Качество сильно рознИтся даже в пределах одной группы. На что сразу обратил внимание - это бас. Наверное из-за шировкой полосы пропускания бас должен быть явстенным и плотным. На деле это не так. Такое ощущение, что его (бас) искусственно срезали и он стал вялым. Поскольку на лин. выходе разделительных конденсаторов нет, списать это на них не получится. Возможно это реальность и так действительно диск записан. Середина плотная, фундаментальная. Нравится. Верхи не выпячиваются. Это плюс. Если на записи есть сибилянты, корректор это покажет. Если нет - они и не появятся. Надо будет ещё послушать японские пласты с отечественной классикой…
Если же сравнивать звучание винила с цифровыми записями - то тут ситуация не такая однозначная. Я неожиданно осознал, что винил имеет не просто заметно большие искажения, а на несколько порядков бОльшие - такое создалось впечатление. Другое дело что в основном эти искажения носят механический характер. Ещё есть ощущение, что на записях нет гармоник выше, скажем, 16000 кГц. Это явственно заметно. С дугой стороны, на виниле отсутствует вуаль, присущая любой записи в качестве CD. Это тоже я отметил. Hi-res в этом плане не принял недостатки компакт-диска, а звучат намного лучше винила. Эталон.
Общий вывод - я очень доволен. Доволен тем, что завершил стой проект. Несмотря на вышесказанное также доволен качеством звучания корректора. Определённо мой С-220 пойдёт на продажу.
Фото будут позже.
P.S. Думаю, а не замутить ли мне MM-корректор?!
